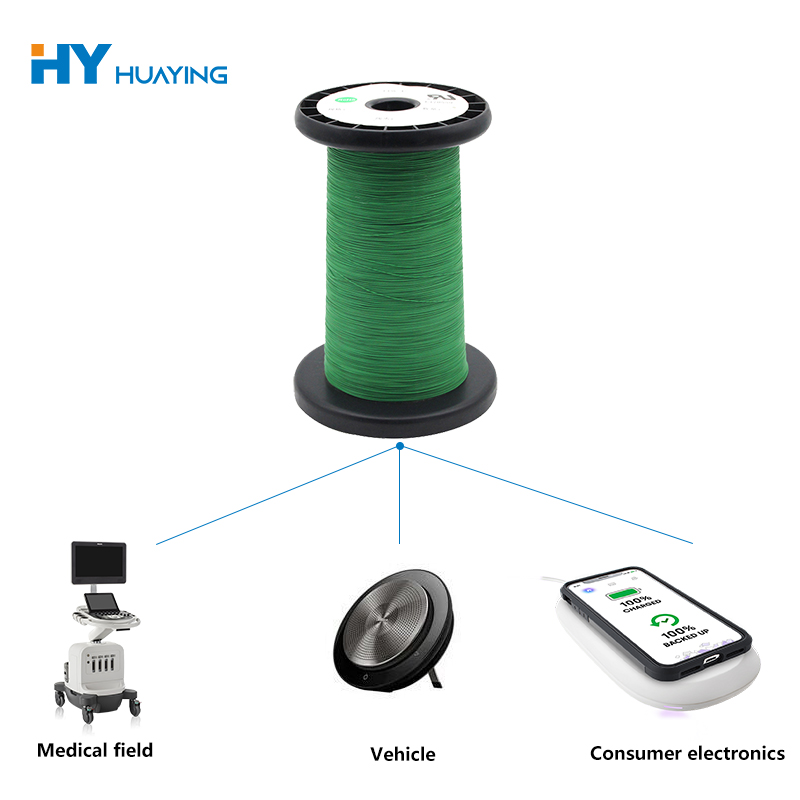

Kā trīsslāņu emaljēta stieple var uzlabot elektrisko izolāciju un tinumu efektivitāti

Huaying, specializēts izolēto vadu ražotājs, izstrādāTrīsslāņu emaljēta stieplelietojumiem, kuriem nepieciešama uzticama elektriskā izolācija, nemainīga vadītspēja un precīza tinumu veiktspēja. Izpratne par tā uzbūvi, ražošanas procesu un atlases kritērijiem palīdz inženieriem un iepirkumu komandām izvēlēties piemērotu vadu kompaktajām elektriskajām un elektroniskajām iekārtām.

Trīsslāņu emaljētā stieple ir izstrādāta, lai apvienotu elektrovadītspēju ar vairākiem aizsargizolācijas slāņiem. Tās veiktspēja ir atkarīga no vadītāju izmēriem, pārklājuma materiāliem, izolācijas biezuma, adhēzijas un ražošanas konsekvences. Inženieriem, kas projektē transformatorus, induktorus, spoles un citus elektromagnētiskos komponentus, šie raksturlielumi ietekmē tinumu efektivitāti, elektrisko uzticamību un ilgtermiņa darbības stabilitāti. Šajā rokasgrāmatā ir izskaidroti darbības principi, galvenās priekšrocības, ražošanas apsvērumi, pielietojuma scenāriji un iegādes faktori, kas saistīti ar trīsslāņu izolētu tinumu vadu. Tas arī iepazīstina ar Huaying ražošanas iespējām un sniedz praktiskus jautājumus, kas pircējiem jāuzdod pirms stieples specifikācijas izvēles.

Satura rādītājs

1. Kas ir trīsslāņu emaljēta stieple?
2. Kā darbojas tā struktūra un materiāla sastāvs?
3. Kādas ir galvenās veiktspējas priekšrocības?
4. Kā tiek ražota trīsslāņu emaljētā stieple?
5. Kur tiek izmantota trīsslāņu emaljētā stieple?
6. Kā salīdzināt vadu specifikācijas?
7. Kā pircējiem vajadzētu izvēlēties pareizo vadu?
8. Kas jums jāzina par Huaying?
9. Bieži uzdotie jautājumi
10. Secinājums

1. Kas ir trīsslāņu emaljētā stieple?

Trīsslāņu emaljēts vads ir vadošs vads, kas izstrādāts ar vairākiem izolācijas pārklājumiem vai slāņiem, lai palīdzētu elektriski izolēt vadītāju no apkārtējiem komponentiem. Atkarībā no izstrādājuma konstrukcijas vadītājs var būt izgatavots no vara vai cita noteikta vadoša materiāla, savukārt izolācijas sistēmu izvēlas atbilstoši elektriskām, termiskām un mehāniskām prasībām.

Atšķirībā no vadītāja, kas aizsargāts ar vienu pārklājumu, trīsslāņu izolācijas konstrukcija nodrošina vairākas aizsargbarjeras. Šī konstrukcija var uzlabot izolācijas uzticamību un palīdzēt ražotājiem izstrādāt kompaktus elektromagnētiskos komponentus vietās, kur tinumu telpa ir ierobežota.

Šo terminu nevajadzētu sajaukt ar katra veida trīskārši izolētu vadu. Emaljēta tinuma stieple un trīskārši izolēta stieple var būt ar dažādām pārklājuma sistēmām, būvniecības metodēm un atbilstības prasībām. Tāpēc pircējiem ir jāpārbauda precīza produkta struktūra, nevis jāpieņem, ka visiem trīsslāņu vadiem ir identiski veiktspējas raksturlielumi.

Lai iegūtu papildinformāciju par pieejamo produktu, apmeklējiet Huaying trīsslāņu emaljētas stieples produkta lapu.

2. Kā darbojas tā struktūra un materiāla sastāvs?

Trīsslāņu tinumu stieples veiktspēja ir atkarīga no tā, kā vadītājs un izolācijas sistēma darbojas kopā. Katrs komponents veicina stieples vispārējos elektriskos un mehāniskos parametrus.

• Vadītspējīgs kodols:Caur tinumu vada elektrisko strāvu. Vadītāja materiāls, šķērsgriezuma izmēri un virknes konfigurācija ietekmē elektrisko pretestību un strāvas pārvades spēju.
• Primārais izolācijas slānis:Nodrošina sākotnējo elektrisko barjeru starp vadītāju un blakus esošajiem pagriezieniem vai komponentiem.
• Izolācijas starpslānis:Pievieno vēl vienu aizsargbarjeru un veicina kopējo izolācijas sistēmu.
• Ārējais izolācijas slānis:Palīdz aizsargāt apakšējos slāņus apstrādes, tīšanas un montāžas laikā atkarībā no materiāla īpašībām.

Faktiskais sastāvs atšķiras atkarībā no produkta specifikācijas. Huaying produkta informācijā ir aprakstīts ražošanas process, kas ietver poliamīda plēvi, augstas izolācijas aerosola pārklājumu un stiklšķiedru. Pircējiem ir jāapstiprina precīza materiālu secība un konstrukcija izvēlētajam modelim pirms tā iekļaušanas dizainā.

Īpaši svarīgs ir izolācijas biezums. Pārāk plāna izolācija var neatbilst nepieciešamajām dielektriskajām īpašībām, savukārt nevajadzīgi bieza izolācija var palielināt gatavā stieples diametru un samazināt tinumam pieejamo vietu. Līdzsvarots dizains atbalsta gan elektrisko uzticamību, gan efektīvu sastāvdaļu iepakojumu.

3. Kādas ir galvenās veiktspējas priekšrocības?

Uzticama elektriskā izolācija

Vairāki izolācijas slāņi var nodrošināt papildu aizsardzību pret elektrisko kontaktu starp blakus esošajiem vadītājiem un apkārtējiem komponentiem. Faktiskā dielektriskā izturība ir atkarīga no izolācijas materiāliem, biezuma, ražošanas kvalitātes un pārbaudes apstākļiem. Pirms vadu apstiprināšanas drošībai kritiskām iekārtām, inženieriem ir jāapstiprina nepieciešamais izturības spriegums un piemērojamie standarti.

Potenciāls kompaktiem tinumu modeļiem

Ja izolācijas sistēma atbilst lietojuma elektriskajām prasībām, rūpīgi optimizēta vadu konstrukcija var palīdzēt samazināt vajadzību pēc papildu izolācijas materiāliem. Iegūtais vietas ietaupījums ir atkarīgs no detaļas konstrukcijas un īpašajām izolācijas prasībām; tos nevajadzētu pieņemt, nepārskatot attiecīgos standartus.

Konsekventa ražošanas kvalitāte

Vienmērīgi vadītāju izmēri un izolācijas pārklājumi nodrošina paredzamu tinumu darbību. Pārklājuma defekti, nekonsekventi diametri vai slikta adhēzija var radīt problēmas automatizētas tinuma laikā un var ietekmēt gatavās sastāvdaļas uzticamību.

Ilgtermiņa izmaksu apsvērumi

Vadu izvēlei vajadzētu būt lielākai par sākotnējo pirkuma cenu. Konsekventa kvalitāte var palīdzēt samazināt ražošanas defektus, pārstrādāt un veikt apkopi, kas saistīta ar izolācijas kļūmēm. Faktiskais izmaksu ieguvums ir atkarīgs no lietošanas apstākļiem, produkta kalpošanas laika, ražošanas ražas un alternatīvo materiālu kvalitātes, kas tiek novērtēts.

Šīs priekšrocības ir atkarīgas no piemērotas specifikācijas izvēles un tās veiktspējas pārbaudes. Neviena izolācijas konstrukcija neizslēdz vajadzību pēc atbilstošas ​​elektriskās aizsardzības, testēšanas un droša aprīkojuma dizaina.

4. Kā tiek ražota trīsslāņu emaljētā stieple?

Ražošanas konsekvence ir būtiska, jo vadītājam un izolācijai jāpaliek vienādai visā gatavās stieples garumā. Huaying apraksta vairākus svarīgus ražošanas procesa posmus.

1. Stiepļu vilkšana:Vadošais materiāls ir novilkts līdz vajadzīgajiem izmēriem. Virsmas kvalitāte un izmēru konsistence ir svarīga turpmākajām pārklāšanas darbībām.
2. Atkausēšana:Kontrolēta termiskā apstrāde var pielāgot vadītāja mehāniskās īpašības, palīdzot tam sasniegt tinumam un turpmākai apstrādei nepieciešamās īpašības.
3. Izolācijas pielietojums:Pārklājuma vai izolācijas materiāli tiek uzklāti atbilstoši norādītajai izstrādājuma konstrukcijai. Vienmērīgs pārklājums palīdz ierobežot plānos plankumus un citus iespējamos defektus.
4. Biezuma kontrole:Ražotājs kontrolē izolācijas izmērus, lai sasniegtu nepieciešamo gatavo diametru un elektrisko veiktspēju.
5. Sacietēšana:Ja pārklājuma sistēmai nepieciešama sacietēšana, kontrolēta apstrāde palīdz attīstīt paredzētās pārklājuma īpašības un adhēziju.
6. Galīgā pārbaude:Atbilstoša izmēra, vizuālās, elektriskās un mehāniskās pārbaudes palīdz pārbaudīt produkta atbilstību produkta specifikācijai.

Huaying produkta lapā aprakstītā pārklājuma procesa biezuma kontroles precizitāte ir ±0,005 mm. Pircējiem, izmantojot šo skaitli kā iepirkuma prasību, ir jāapstiprina mērījumu atsauce, piemērojamais modelis un pārbaudes metode.

Inženieru komandām visnoderīgākā kvalitātes dokumentācija ietver noteiktu produkta specifikāciju, pārbaudes kritērijus, izsekojamības informāciju, ja tāda ir pieejama, un testa rezultātus, kas attiecas uz paredzēto lietojumu.

5. Kur tiek izmantota trīsslāņu emaljētā stieple?

Trīsslāņu izolētu tinumu vadu var apsvērt elektriskiem un elektroniskiem izstrādājumiem, kuriem ir svarīga izolācijas uzticamība, kompakts tinums un nemainīga vadītspēja. Piemērotība ir atkarīga no vada faktiskajām specifikācijām un iekārtas darbības apstākļiem.

• Transformatori:Tinumu vadītājiem jāatbilst detaļas sprieguma, temperatūras, izolācijas un izmēru prasībām.
• Induktori un droseles:Atbilstošs tinumu vads atbalsta magnētisko komponentu dizainus, ko izmanto jaudas pārveidošanas un filtrēšanas shēmās.
• Komutācijas barošanas avoti:Izolācijas un vadītāju raksturlielumiem jābūt saderīgiem ar pārslēgšanas frekvenci, sprieguma spriegumu, termiskajiem apstākļiem un piemērojamām drošības prasībām.
• Elektroniskais aprīkojums:Kompakti jaudas moduļi un citi elektriskie mezgli var gūt labumu no tinuma vada, kas izvēlēts ierobežotai uzstādīšanas vietai.
• Rūpnieciskās elektriskās sistēmas:Pielāgotiem tinumu komponentiem ir nepieciešamas stieples specifikācijas, kas atbilst to darba cikliem un vides apstākļiem.

Pirms vadu izvēles kādam no šiem lietojumiem, inženieriem jānovērtē temperatūras paaugstināšanās, elektriskā spriedze, tinumu spriegums, darbības frekvence, mitruma iedarbība un attiecīgās sertifikācijas prasības. Produkta piemērotība vienam transformatoram vai barošanas avotam automātiski nenosaka piemērotību katram dizainam.

6. Kā salīdzināt vadu specifikācijas?

Specifikāciju salīdzināšana ir uzticamāka nekā vadu izvēle, pamatojoties tikai uz produkta nosaukumu. Šajā tabulā ir apkopoti galvenie parametri, kas pircējiem ir jāpārskata.

Huaying savā produkta lapā publicē vadītāju konfigurāciju piemērus, kopējo diametru mērķus un vadītāju pretestības vērtības. Tā kā vērtības ir atkarīgas no modeļa, pircējiem ir jāiepazīstas ar oriģinālo specifikāciju tabulu un jāpieprasa apstiprinājums, pirms izmanto kādu skaitļu inženierijas aprēķinos.

Atsauce: trīsslāņu emaljētas stieples specifikācijas no Huaying.

7. Kā pircējiem vajadzētu izvēlēties pareizo vadu?

Pareiza stieples izvēle sākas ar pielietojumu, nevis vispārīgu apgalvojumu par izolācijas veiktspēju. Iepirkumu komandas un projektēšanas inženieri var izmantot šo kontrolsarakstu, lai sašaurinātu piemērotās iespējas.

• Nosakiet elektriskās prasības:Norādiet darba spriegumu, paredzamo strāvu, frekvenci, dielektriskās izturības prasības un pieņemamo pretestību.
• Apstipriniet termiskos apstākļus:Nosakiet paredzamo darba temperatūru, temperatūras paaugstināšanos, dzesēšanas metodi un darba ciklu.
• Pārbaudiet tinumu ierobežojumus:Nosakiet pieejamo tinuma logu, nepieciešamo gatavo diametru, lieces rādiusu un ražošanas aprīkojuma ierobežojumus.
• Pārbaudiet izolācijas sistēmu:Pieprasiet sīkāku informāciju par slāņa materiāliem, biezuma pielaidēm, adhēziju un attiecīgajām elektriskās pārbaudes metodēm.
• Pārskatiet atbilstības prasības:Nosakiet standartus un apstiprinājumus, kas nepieciešami gatavā aprīkojuma un galamērķa tirgum.
• Novērtējiet ražošanas konsekvenci:Jautājiet par pārbaudes procedūrām, partijas konsistenci, iepakojumu un izsekojamības dokumentāciju.
• Ja nepieciešams, pieprasiet paraugus:Pirms apjoma ražošanas apstiprināšanas pārbaudiet stieples paraugu, izmantojot faktisko tinumu procesu un komponentu dizainu.

Skaidrā tehniskajā aptaujā jāiekļauj rasējumi vai izmēru mērķi, gada vai partijas pieprasījums, darbības apstākļi, nepieciešamie standarti un jebkādi īpašie iepakojumi vai piegādes nosacījumi. Šī informācija palīdz piegādātājam noteikt, vai esošais modelis ir piemērots vai arī ir nepieciešams novērtēt pielāgotu specifikāciju.

8. Kas jums jāzina par Huaying?

Uzņēmums Huizhou Huaying Electronic Technology Co., Ltd. piegādā izolētu stiepļu izstrādājumus un apraksta savu koncentrēšanos uz produktu izstrādi, ražošanas kvalitāti un klientu atbalstu. Saskaņā ar uzņēmuma informāciju par produktu tā trīsslāņu emaljētas stieples ražošanas process ietver stieples vilkšanu, atkausēšanu, izolācijas uzklāšanu, kontrolētu sacietēšanu un izmēru kontroli.

Uzņēmums arī ziņo, ka tam ir vairāk nekā 10 patenti un pētniecības un attīstības komanda, kurā ir vairāk nekā 20 cilvēku. Šie uzņēmuma ziņotie skaitļi sniedz pamatinformāciju par tā norādītajām attīstības iespējām, taču pircējiem ir jāpieprasa attiecīga dokumentācija, ja piegādātāja apstiprināšanai ir nepieciešamas patenta īpašumtiesības, tehniskā kvalifikācija vai citi pierādījumi.

Novērtējot Huaying vai citu vadu piegādātāju, iepirkumu komandām jāņem vērā vairāk nekā tikai uzņēmuma akreditācijas dati. Vissvarīgākie jautājumi attiecas uz to, vai piedāvātā stieple atbilst lietojumam, vai ir pieejami nepieciešamie kvalitātes ieraksti un vai paraugi un ražošanas partijas var konsekventi atbilst saskaņotajām specifikācijām.

Lai iegūtu detalizētu informāciju par produktu, izmantojiet oficiālo Huaying trīsslāņu emaljētas stieples lapu kā sākumpunktu tehniskai diskusijai.

9. Bieži uzdotie jautājumi

1. Kāds ir trīsslāņu emaljētas stieples galvenais mērķis?

Tās galvenais mērķis ir apvienot vadošu serdi ar vairākiem izolācijas slāņiem, palīdzot elektriski atdalīt vadītāju no blakus esošajiem pagriezieniem un apkārtējiem komponentiem. Faktiskais aizsardzības līmenis ir atkarīgs no stieples konstrukcijas, materiāla īpašībām un pārbaudītajiem testa rezultātiem.

2. Vai trīsslāņu emaljēts vads ir tāds pats kā trīskārši izolēts vads?

Nav obligāti. Termini var raksturot saistītos produktus, taču var atšķirties vadītājs, izolācijas materiāli, pārklājuma metode un atbilstības prasības. Vienmēr apstipriniet detalizēto konstrukciju un piemērojamo produkta standartu, pirms uzskatāt abus par savstarpēji aizstājamiem.

3. Kādi faktori nosaka stieples elektrisko veiktspēju?

Svarīgi faktori ir vadītāja materiāls un izmēri, elektriskā pretestība, izolācijas biezums, dielektriskā izturība, temperatūras novērtējums un ražošanas konsistence. Veiktspēja jānovērtē, izmantojot specifikācijas un testa nosacījumus, kas attiecas uz paredzēto aprīkojumu.

4. Vai trīsslāņu emaljētu vadu var pielāgot?

Pielāgošana var būt iespējama atkarībā no ražotāja iespējām un ražošanas prasībām. Pircējiem ir jānorāda mērķa vadītāja izmērs, gatavais diametrs, izolācijas prasības, elektriskie parametri un paredzamais pasūtījuma daudzums, lai noteiktu iespējamību.

5. Kā pircēji var pārbaudīt produkta kvalitāti pirms lielapjoma pasūtījuma veikšanas?

Pieprasiet pašreizējo tehnisko datu lapu, attiecīgos pārbaudes ierakstus un pieejamo atbilstības dokumentāciju. Ja nepieciešams, novērtējiet paraugus, veicot izmēru pārbaudes, tinumu izmēģinājumus un elektriskos testus, kas veikti saskaņā ar lietojumprogrammas prasībām.

6. Kāda informācija jāiekļauj piedāvājuma pieprasījumā?

Iekļaujiet nepieciešamo stieples modeli vai rasējumu, vadītāja izmērus, izolācijas konstrukciju, mērķa elektrisko veiktspēju, piemērojamos standartus, pasūtījuma daudzumu, piegādes galamērķi un visas testēšanas vai iepakošanas prasības. Pilnīgs pieprasījums padara tehnisko novērtēšanu un piedāvāšanu efektīvāku.

10. Secinājums

Trīsslāņu emaljēta stieple var atbalstīt elektriskos dizainus, kuriem nepieciešama uzticama izolācija, konsekventa vadītspēja un efektīvs tinums. Lai izvēlētos pareizo produktu, rūpīgi jāsalīdzina vadu izmēri, izolācijas konstrukcija, dielektriskā veiktspēja, termiskās robežas un ražošanas kvalitāte. Apstiprinot šos faktorus pirms ražošanas, inženieri un iepirkumu komandas var samazināt specifikāciju neatbilstības un pieņemt pārdomātākus pirkuma lēmumus. Ja jūs iegādājaties izolētu tinumu vadu transformatoriem, induktoriem vai citiem elektriskiem lietojumiem,sazinieties ar Huayinglai apspriestu savas tehniskās prasības, pieprasītu produkta specifikācijas un izpētītu savam projektam piemērotu risinājumu.
