Kā izvēlēties magnētisko vadu?

Abstrakts

Magnēta stiepleir svarīga sastāvdaļa motoros, transformatoros, induktoros un plašā elektromagnētisko ierīču klāstā. Tomēr daudzi pircēji saskaras ar atkārtotām problēmām, piemēram, izolācijas kļūme, nekonsekventa vadītspēja, pārkaršana un grūtības saskaņot vadu specifikācijas ar reālajām lietojumprogrammām. Šajā rakstā ir sniegta strukturēta un praktiska rokasgrāmata par magnētu vadu izvēli, ražošanas apsvērumiem, izolācijas sistēmām un lietojuma prasībām. Izprotot šos faktorus, inženieri, pircēji un lēmumu pieņēmēji var samazināt veiktspējas riskus, pagarināt produkta kalpošanas laiku un uzlabot sistēmas vispārējo uzticamību.

Kontūra

• Izpratne par to, kas ir magnēta stieple
• Biežākie klientu sāpju punkti magnētu stieples izvēlē
• Svarīgākie tehniskie parametri
• Izolācijas veidi un veiktspējas atšķirības
• Uz lietojumprogrammām balstītas atlases rokasgrāmata
• Kvalitātes kontroles un ražošanas apsvērumi
• Tipisko magnētu stieples opciju salīdzināšanas tabula
• Bieži uzdotie jautājumi
• Secinājums un lietišķā sadarbība

Satura rādītājs

• Kas ir magnēta stieple?
• Kāpēc magnētu vadu izvēle bieži neizdodas
• Novērtējamie kritiskie parametri
• Izolācijas sistēmu skaidrojums
• Magnet Wire izvēle pēc pielietojuma
• Ražošana un kvalitātes nodrošināšana
• Produktu salīdzināšanas tabula
• FAQ

Kas ir magnēta stieple?

Magnēta stieple, kas pazīstama arī kā emaljēta stieple, ir elektrības vadītājs, kas parasti izgatavots no vara vai alumīnija un pārklāts ar plānu izolācijas emaljas slāni. Atšķirībā no parastajiem izolētajiem vadiem, magnēta vads ir paredzēts, lai palielinātu vadītspējas efektivitāti, vienlaikus saglabājot elektrisko izolāciju starp pagriezieniem cieši savītajās spoles.

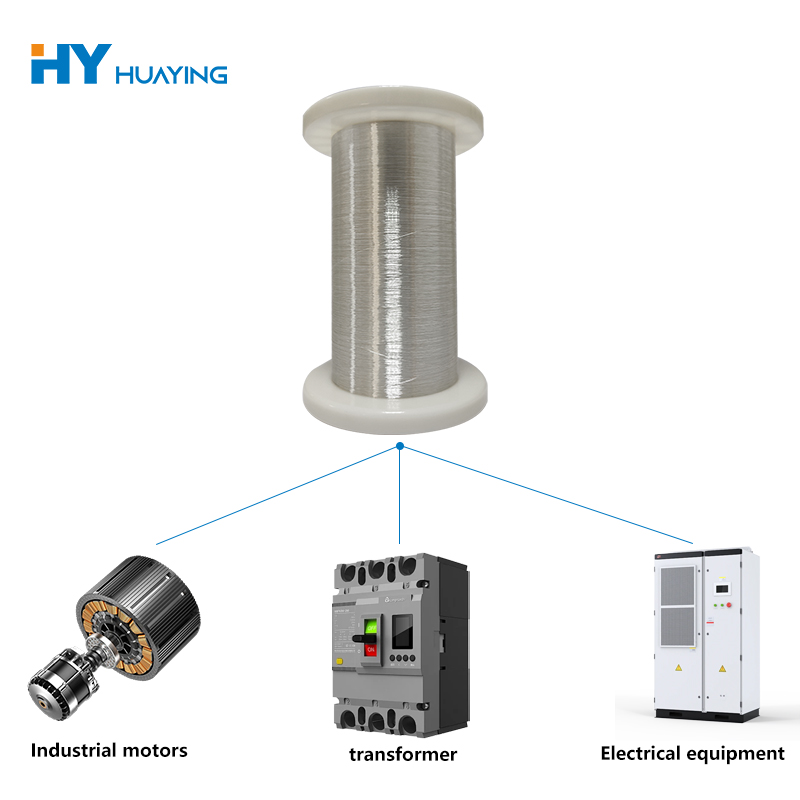

To plaši izmanto elektromotoros, transformatoros, ģeneratoros, relejos, solenoīdos un induktoros. Izolācijas slānim ir izšķiroša nozīme termiskajā pretestībā, ķīmiskajā stabilitātē un mehāniskajā izturībā, tieši ietekmējot gala produkta ekspluatācijas ilgumu.

Kāpēc magnētu vadu izvēle bieži neizdodas

Daudzas darbības kļūmes, kuru cēlonis ir magnēta vads, nav izraisījis pats vadītājs, bet gan nepareiza specifikācija vai pielietojuma prasību pārpratums. Bieži sastopami sāpju punkti ir:

• Izolācijas plaisāšana nepietiekamas termiskās klases dēļ
• Pārkaršana, ko izraisa nepietiekama vadītāja diametra izmērs
• Samazināta efektivitāte sliktas virsmas gluduma dēļ
• Nesaderība ar impregnēšanas lakām vai sveķiem
• Priekšlaicīga sabrukšana augstfrekvences apstākļos

Šīs problēmas bieži rodas, ja pirkuma lēmumi ir balstīti tikai uz cenu, nevis uz veiktspējas saskaņošanu.

Novērtējamie kritiskie parametri

Magnēta stieples izvēlei nepieciešams sistemātiski novērtēt vairākus tehniskos parametrus:

• Vadītāja materiāls:Varš nodrošina augstāku vadītspēju, savukārt alumīnijs nodrošina svara un izmaksu priekšrocības.
• Stieples mērītājs:Nosaka strāvas pārvades jaudu un siltuma veidošanos.
• Termiskā klase:Norāda maksimālo darba temperatūru, kas parasti svārstās no 130. klases līdz 220. klasei.
• Izolācijas biezums:Līdzsvaro elektrisko drošību ar tinumu efektivitāti.
• Sadalījuma spriegums:Mēra izolācijas uzticamību elektriskās slodzes apstākļos.

Izolācijas sistēmu skaidrojums

Emaljas pārklājums ir magnēta stieples galvenā iezīme. Dažādas izolācijas sistēmas ir izstrādātas, lai atbilstu īpašām termiskām un mehāniskām prasībām:

• Poliuretāns:Lieliska lodējamība un elastība, piemērota elektronikai un maziem motoriem.
• Poliesters:Līdzsvarota mehāniskā izturība un karstumizturība.
• Poliesterimīds:Uzlabota termiskā izturība rūpnieciskajiem motoriem.
• Poliamīda imīds:Izcila izturība pret karstumu, ķīmiskām vielām un nodilumu.

Nepareizas izolācijas izvēle var izraisīt izolācijas bojājumus pat tad, ja vada izmērs ir pareizs.

Magnet Wire izvēle pēc pielietojuma

Lietojumprogrammas kontekstam vienmēr vajadzētu vadīt magnēta stieples izvēli:

• Transformatori:Nepieciešama stabila dielektriskā izturība un savietojamība ar izolācijas eļļām vai sveķiem.
• Elektromotori:Nepieciešama augsta termiskā izturība un mehāniskā izturība.
• Augstas frekvences ierīces:Gūstiet labumu no gludas virsmas un nemainīga izolācijas biezuma.
• Automobiļu sastāvdaļas:Nepieciešama izturība pret vibrāciju, temperatūras svārstībām un ķīmiskām vielām.

Atbilstība šīm prasībām samazina dīkstāves un uzturēšanas izmaksas.

Ražošana un kvalitātes nodrošināšana

Uzticama magnēta stieples veiktspēja lielā mērā ir atkarīga no ražošanas precizitātes. Galvenie kvalitātes rādītāji ietver:

• Viendabīgs emaljas pārklājums bez caurumiem
• Stabila vadītāja diametra pielaide
• Pastāvīga saķere starp emalju un vadītāju
• Stingra pagarinājuma, karstuma trieciena un dielektriskās izturības pārbaude

Uzlabotas ražošanas līnijas un stingri pārbaudes procesi ir būtiski, lai nodrošinātu ilgtermiņa uzticamību.

Tipisku magnētu vadu salīdzināšanas tabula

Bieži uzdotie jautājumi

J: Kā termiskā klase ietekmē magnēta stieples kalpošanas laiku?
Augstāka termiskā klase ļauj vadam droši darboties paaugstinātā temperatūrā, ievērojami samazinot izolācijas degradāciju.

J: Vai magnēta vadu var pielāgot īpašiem lietojumiem?
Jā, tādus parametrus kā izolācijas veids, biezums un vadītāja materiāls var pielāgot lietojuma vajadzībām.

J: Vai biezāka izolācija vienmēr ir labāka?
Nav obligāti. Pārmērīga izolācija var samazināt spraugu aizpildīšanas efektivitāti un ietekmēt elektromagnētisko veiktspēju.

Secinājums un sadarbība

Pareiza magnēta stieples izvēle ir tehnisks lēmums, kas tieši ietekmē produkta uzticamību, efektivitāti un drošību. Skaidra izpratne par vadītāju materiāliem, izolācijas sistēmām un pielietojuma prasībām palīdz novērst dārgas atteices un nodrošina ilgtermiņa darbības stabilitāti.

Huizhou Huaying Electronic Technology Co., Ltd.nodrošina plašu magnētu stiepļu risinājumu klāstu, kas izstrādāts, lai apmierinātu dažādas rūpnieciskās un komerciālās vajadzības. Lai iegūtu pielāgotus ieteikumus un uzticamu piegādi,sazinieties ar mumsšodien, lai apspriestu jūsu īpašās pieteikuma prasības un izpētītu ilgtermiņa sadarbības iespējas.
